Tam Otomatik Tek Kullanımlık Şırınga Üretim Hattı Ekipmanları, Komple Şırınga Montaj Hattı, Fabrika Doğrudan, ISO9001

Şırınga Tam Hat Üretim Sistemi: Kalıplar, Makineler ve Komple Üretim Çözümü

Modern bir şırınga üretim hattı, tıbbi sınıf ham maddeleri yüksek düzeyde kontrollü, otomatikleştirilmiş bir süreç aracılığıyla steril, kullanıma hazır şırıngalara dönüştüren entegre bir sistemdir. Optimize edilmiş atölye düzeni tasarımı, kurulum hizmetleri ve tam teknik destekle desteklenen hassas kalıpları, enjeksiyonlu kalıplama makinelerini, baskı sistemlerini, montaj ekipmanlarını, kabarcıklı paketleme makinelerini ve ETO sterilizasyon sistemlerini birleştirir.

Aşağıda şırınga üretim iş akışının ve ekipman konfigürasyonunun tamamının yapılandırılmış bir genel görünümü bulunmaktadır. SMARTELL, 20 yıllık tecrübemiz ve 10 yılı aşkın teknik ve satış ekibimizle size karlı ve profesyonel bir şırınga tesisi kurmanız için anahtar teslim çözüm sağlayabilir:

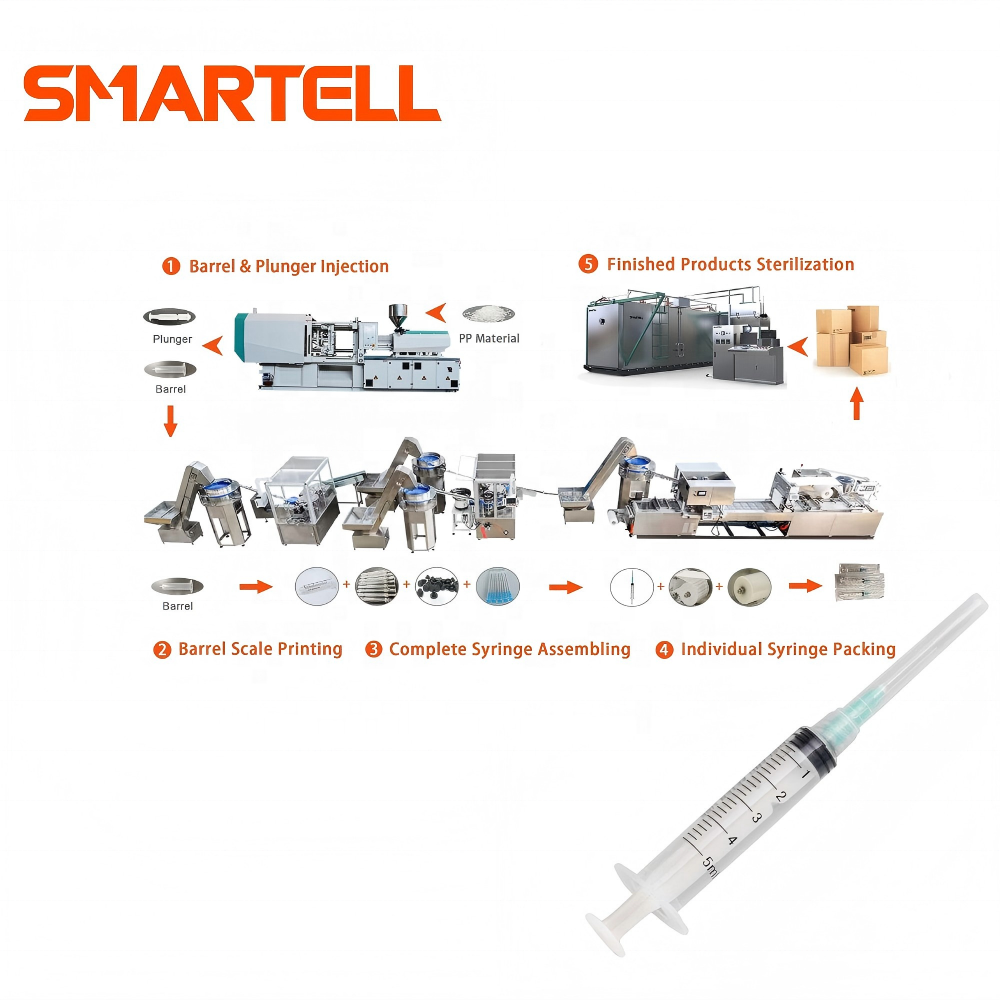

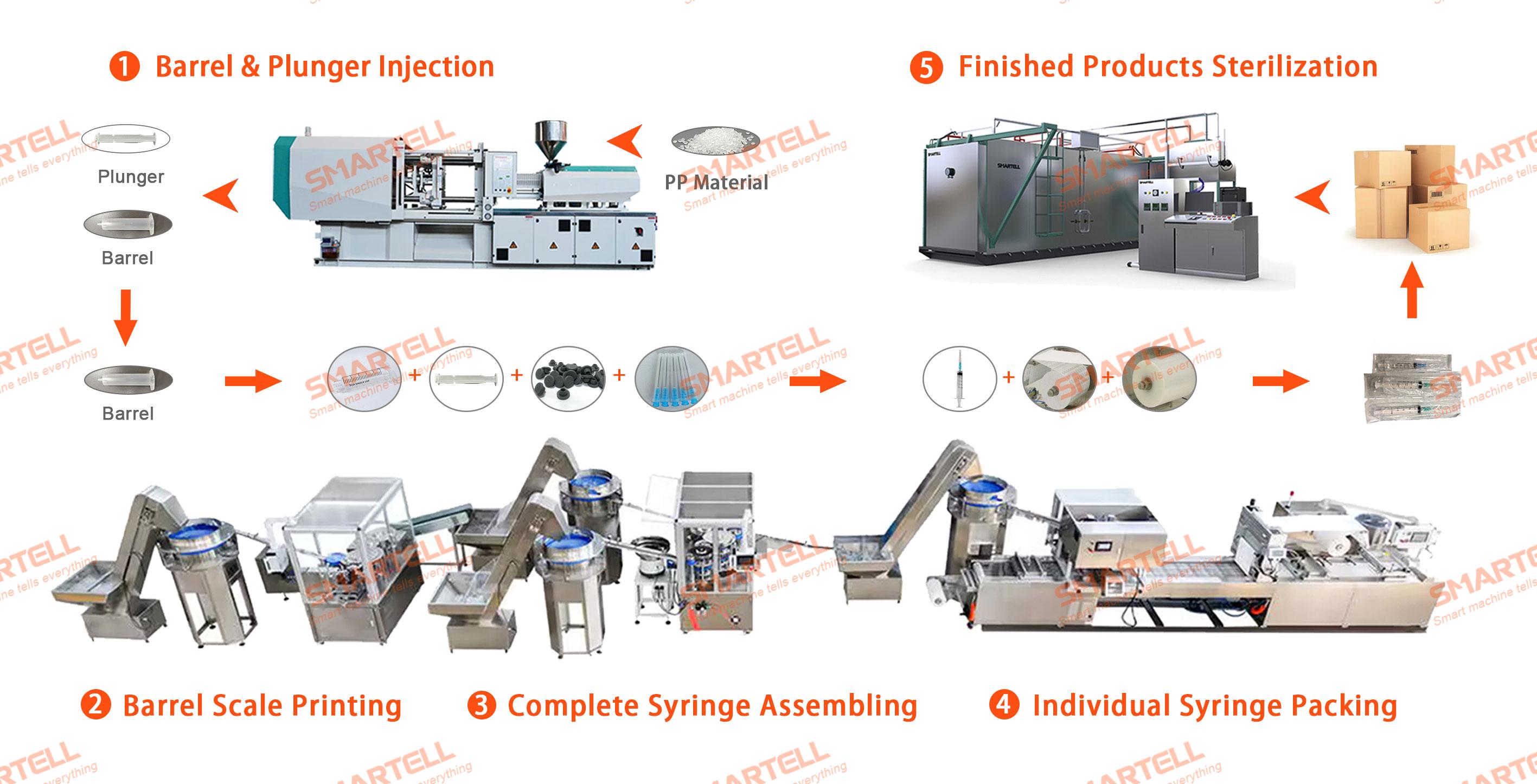

1. Üretim Sürecine Genel Bakış (Uçtan Uca Akış)

Tipik bir şırınga tam hat üretim süreci şunları içerir:

1. Hammadde hazırlama

2. Şırınga bileşenlerinin enjeksiyonla kalıplanması (kalıplar + IMM)

3. Şırınga haznesi tampon baskısı

4. Otomatik şırınga düzeneği

5. Blister ambalaj + dış karton ambalaj

6. ETO sterilizasyonu

7. Son inceleme, etiketleme ve pazarlama

Her aşama yüksek hassasiyet, tıbbi uyumluluk ve seri üretim verimliliği sağlayacak şekilde tasarlanmıştır.

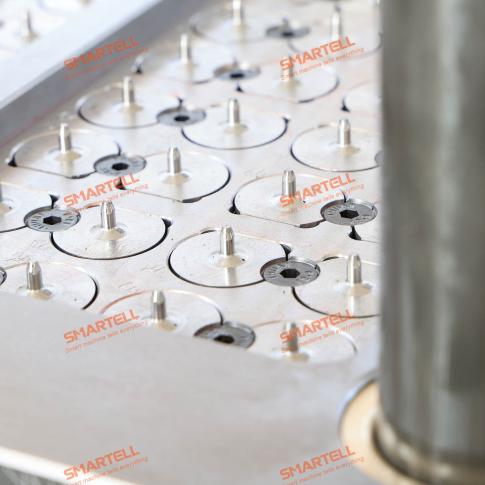

2. Enjeksiyon Kalıpları (Bileşen İmalatının Temeli)

Enjeksiyon kalıpları, varil, piston, gibi şırınga parçalarının doğruluğunu ve tutarlılığını belirler conta ve göbek, kapak .

Anahtar kalıp türleri:

• Çok gözlü şırınga silindiri kalıpları Seri üretim için
yüksek verimli kalıplar ( 16– 96 kapasite gereksinimlerine bağlı olarak boşluklar).

• Piston ve kauçuk durdurucu kalıpları
Sıkı boyut kontrolü gerektiren elastik sızdırmazlık bileşenleri için tasarlanmıştır.

• Luer uç ve kapak kalıpları
Güvenli bağlantı ve sızıntı önleme sağlayan hassas kalıplar.

Teknik özellikler:

• Tıbbi sınıf takım çeliği (H13 / S136 / P20)

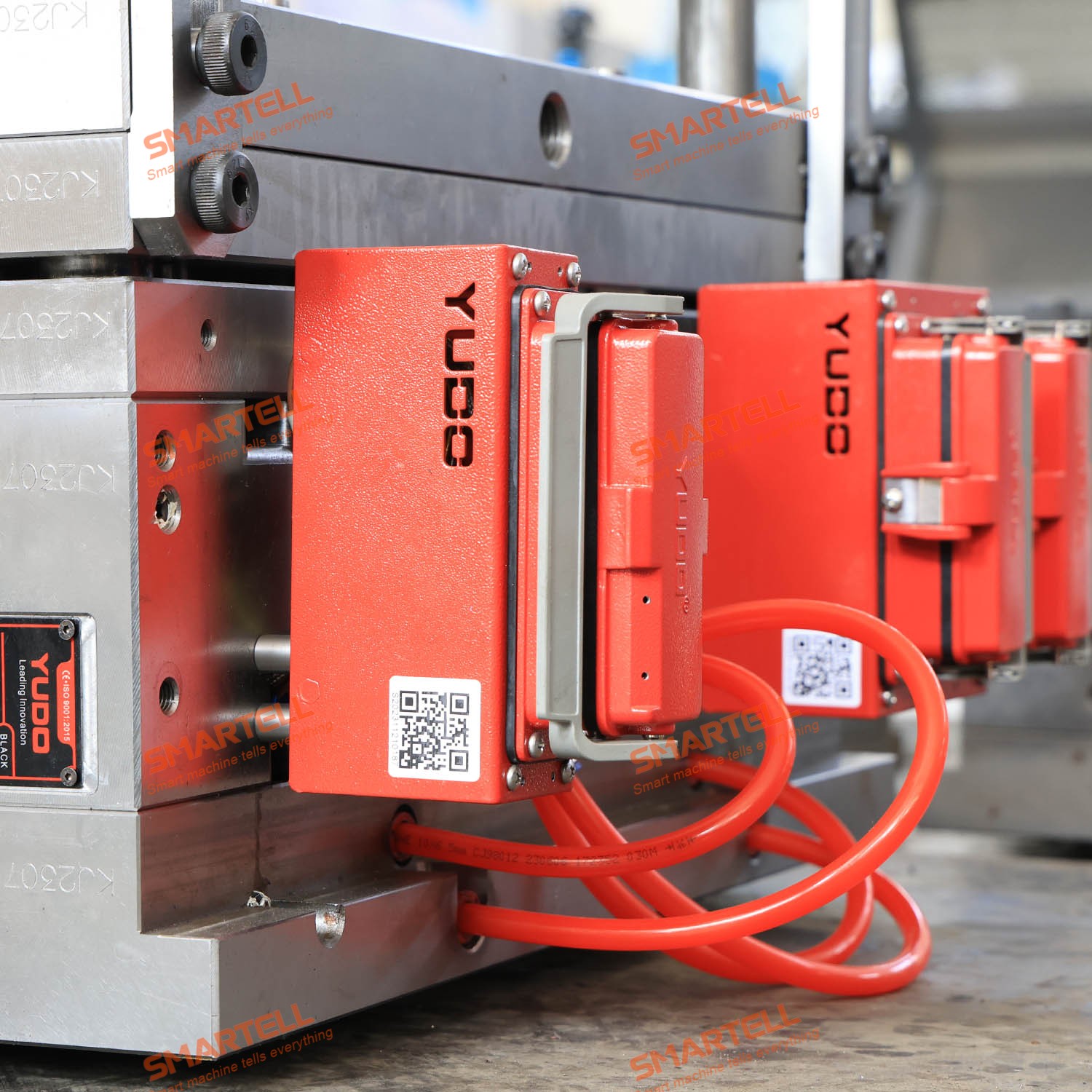

• Malzeme tasarrufu ve stabil akış için sıcak yolluk sistemleri

• Şeffaf varil berraklığı için yüksek hassasiyetli cilalama

• Eşit dolum için dengeli boşluk tasarımı

• Uzun ömürlü, aşınmaya dayanıklı kaplamalar (isteğe bağlı DLC / krom)

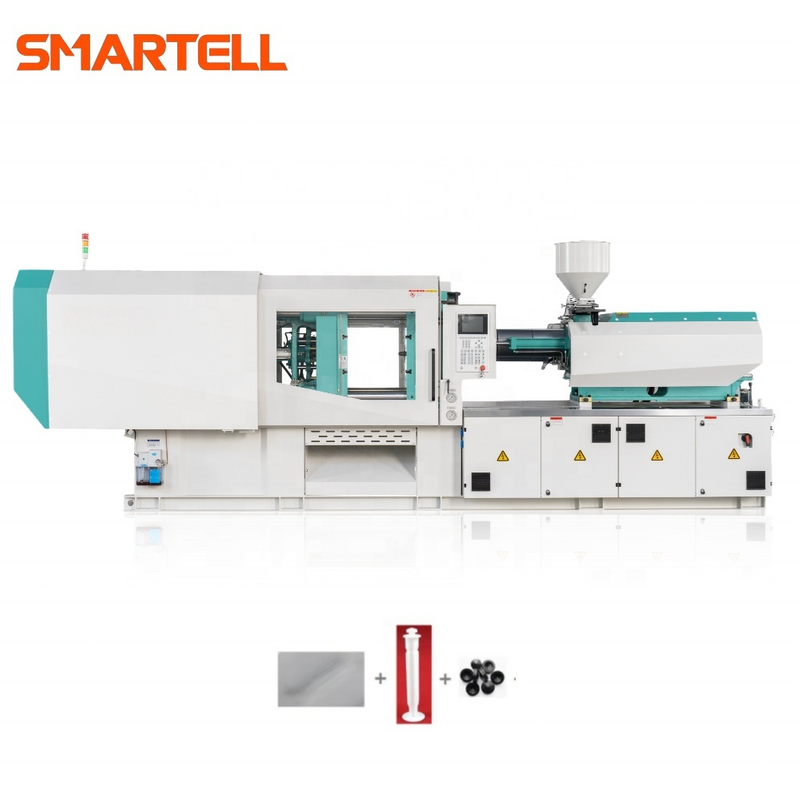

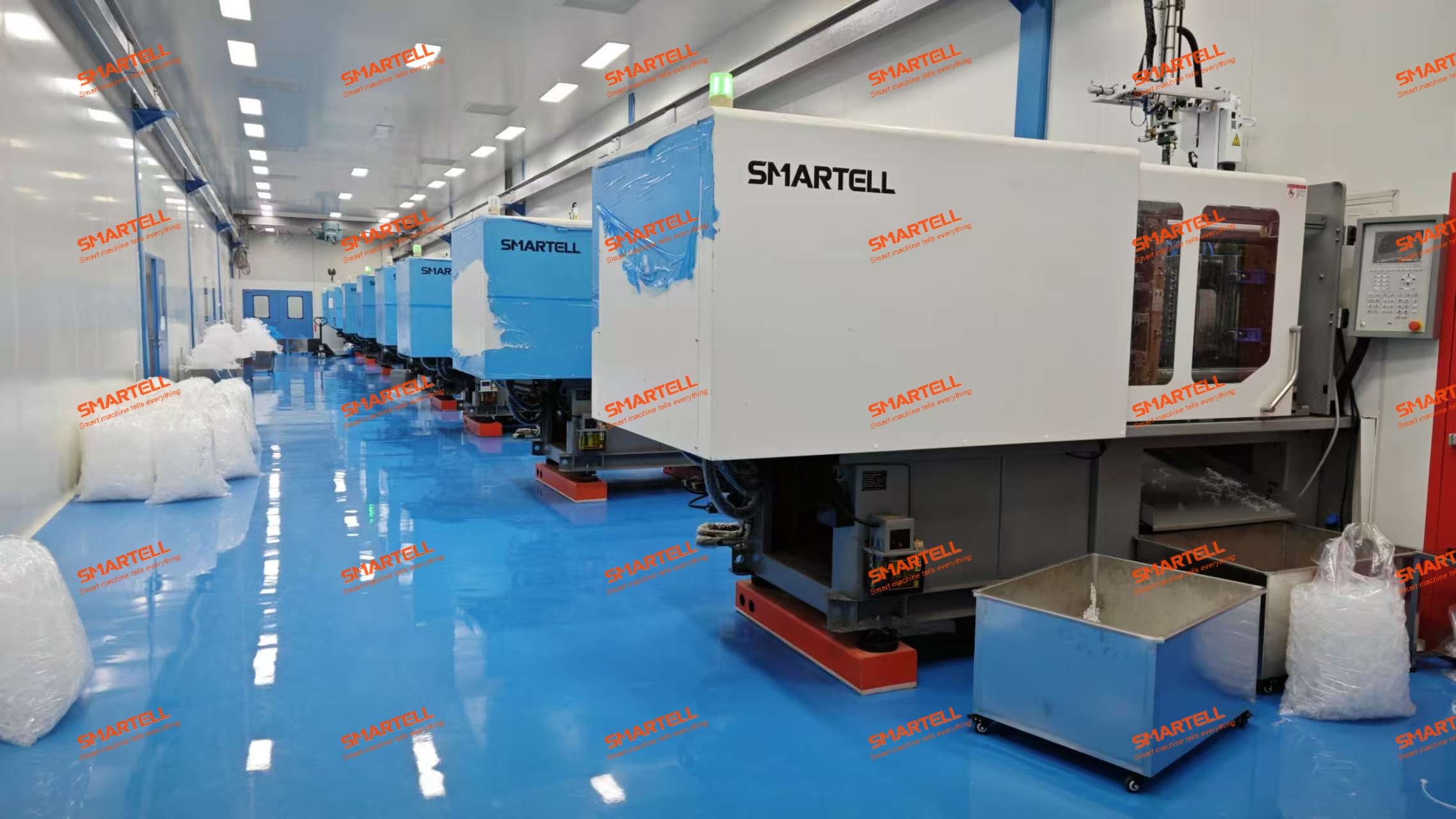

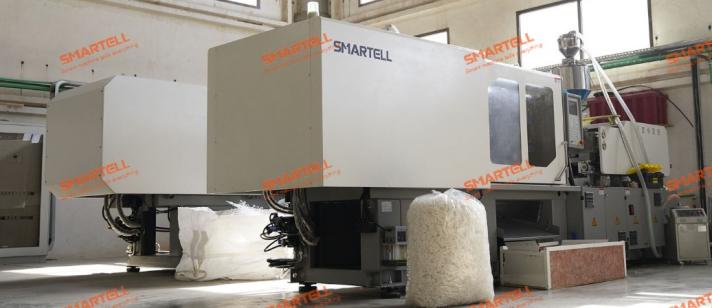

3. Enjeksiyon Kalıplama Makineleri (IMM)

Enjeksiyon kalıplama makineleri, yüksek tekrarlanabilirliğe ve temizliğe sahip şırınga bileşenleri üretir.

Makine özellikleri:

• Tıbbi düzeyde üretim için tamamen elektrikli veya hibrit IMM

• Yüksek hassasiyetli sıcaklık ve enjeksiyon kontrolü

• Temiz oda uyumlu tasarım (ISO sınıfı üretim)

• Çok gözlü kalıplar için stabil çevrim süresi

• Enerji verimliliği için servo tahrikli sistemler

Temel üretim çıktıları:

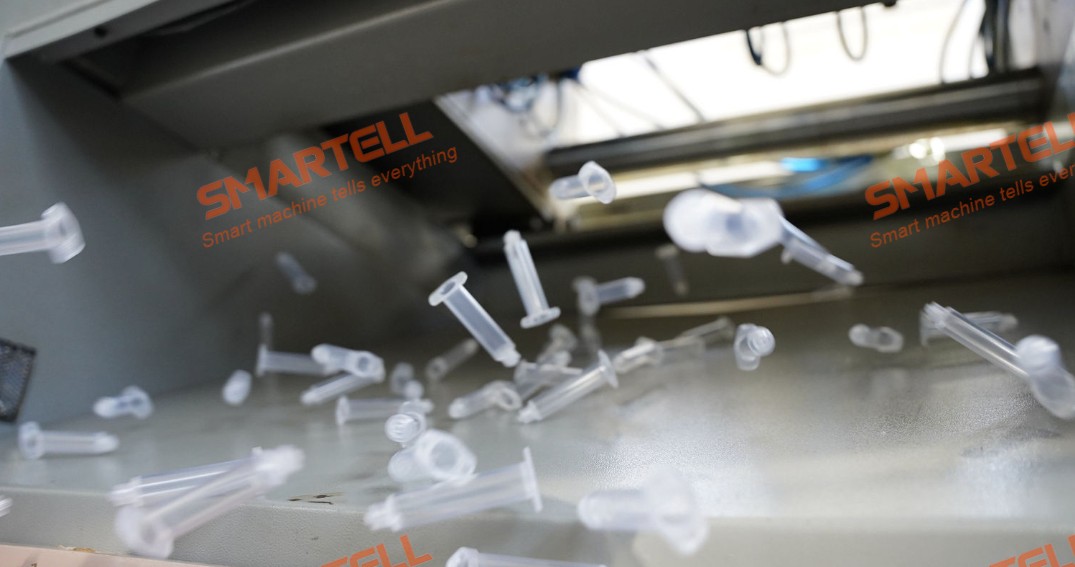

• Şırınga hazneleri (PP tıbbi sınıf malzeme)

• Pistonlar ve contalar (durdurucular)

• Koruyucu kapaklar ve yardımcı parçalar

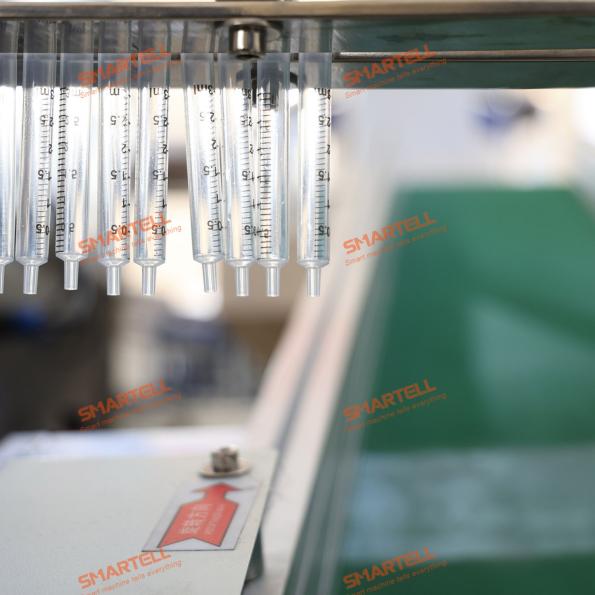

4. Şırınga Haznesi Tampon Baskı Makinesi

Kalıplamadan sonra şırınga hazneleri temiz, dayanıklı dereceli baskı+silikon yağı püskürtme gerektirir.

İşlev:

• Hacim ölçeklerini (ml işaretleri) yazdırır

• Marka logosu veya spesifikasyon metni ekler

• Uzun ömürlü, tıbbi kalitede mürekkep yapışmasını sağlar

• Fıçı iç duvarına sıçrayan tıbbi silikon yağı

Özellikler:

• Tek renkli tampon baskı özelliği

• Kavisli yüzeyler için yüksek hassasiyetli hizalama sistemi

• Solvent bazlı mürekkep uyumluluğu

• Otomatik besleme ve boşaltma sistemi

• Baskı kalitesi kontrolü için görsel inceleme (İsteğe bağlı)

Bu adım, tıbbi kullanım sırasında okunabilirliği, uyumluluğu ve kullanıcı güvenliğini sağlar.

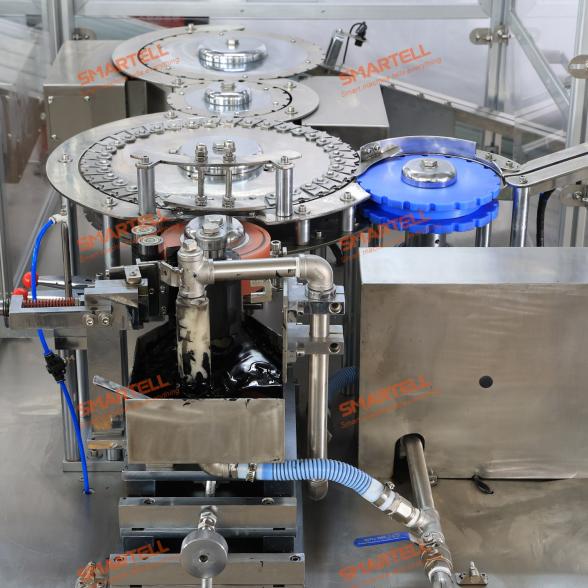

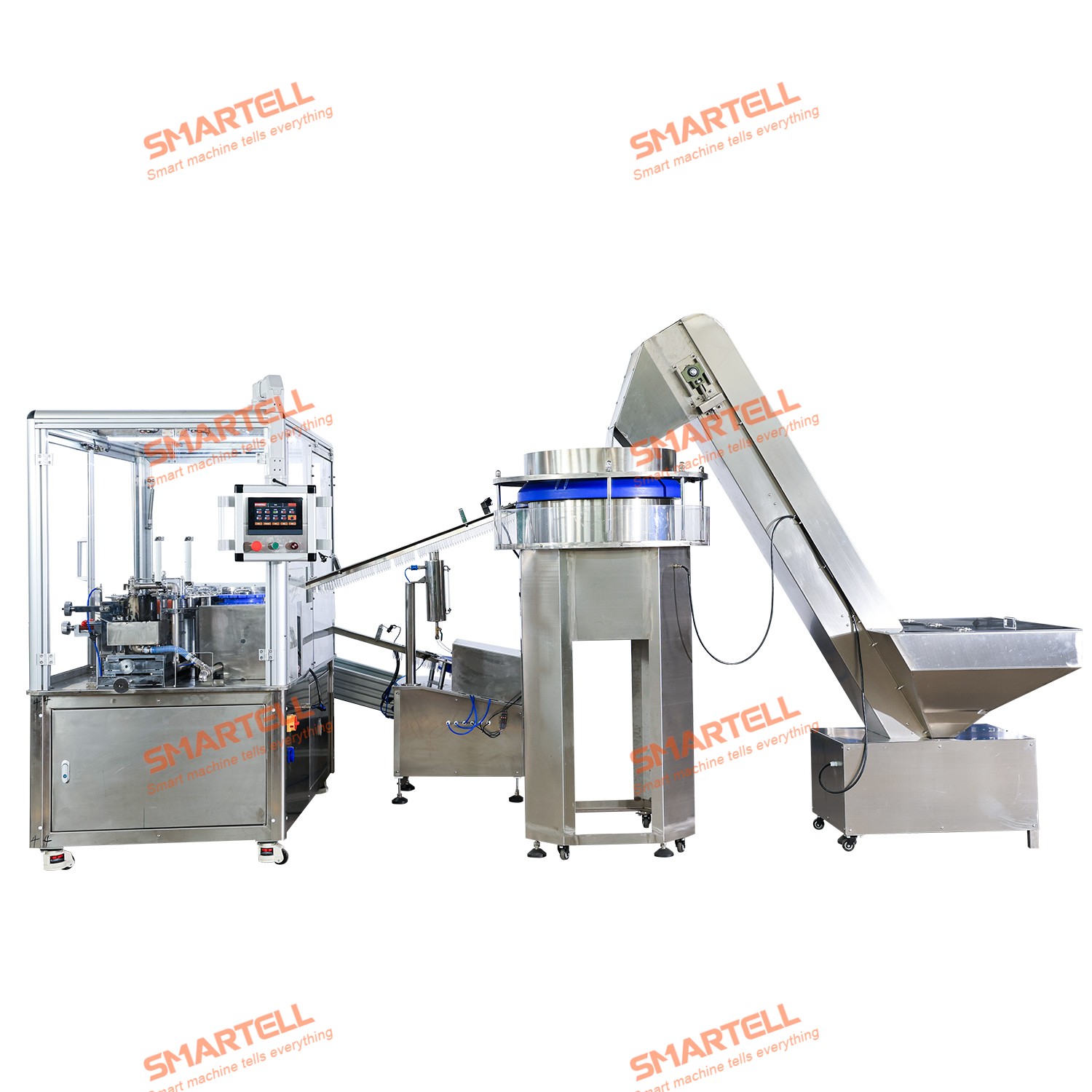

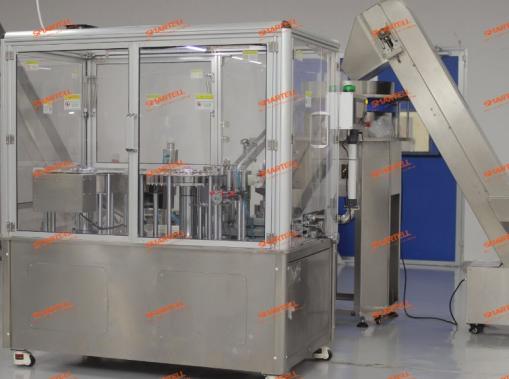

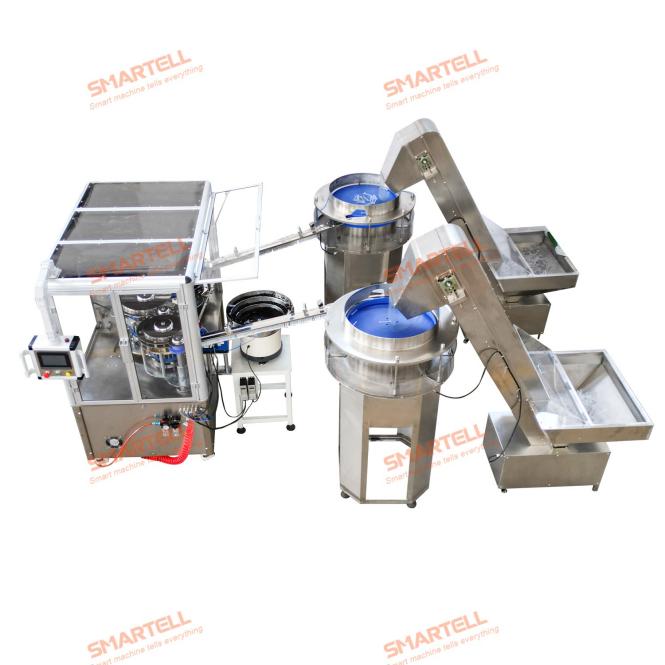

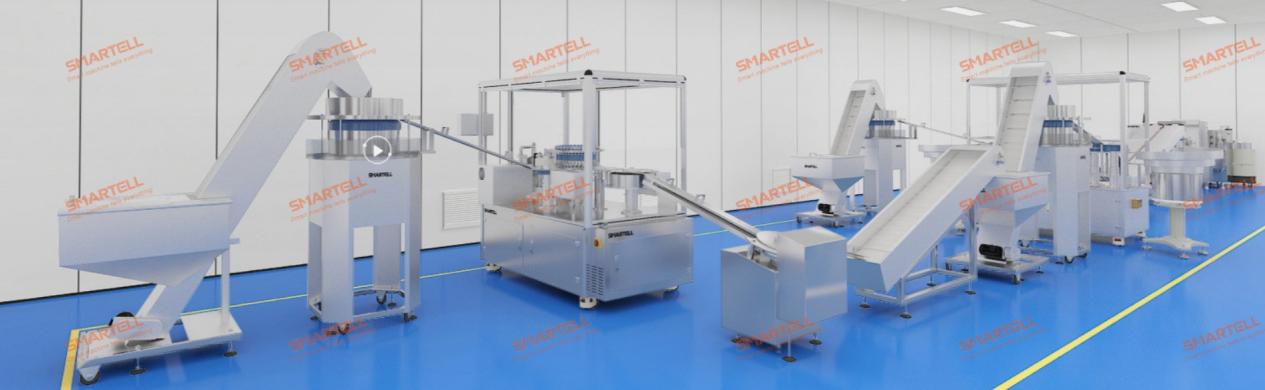

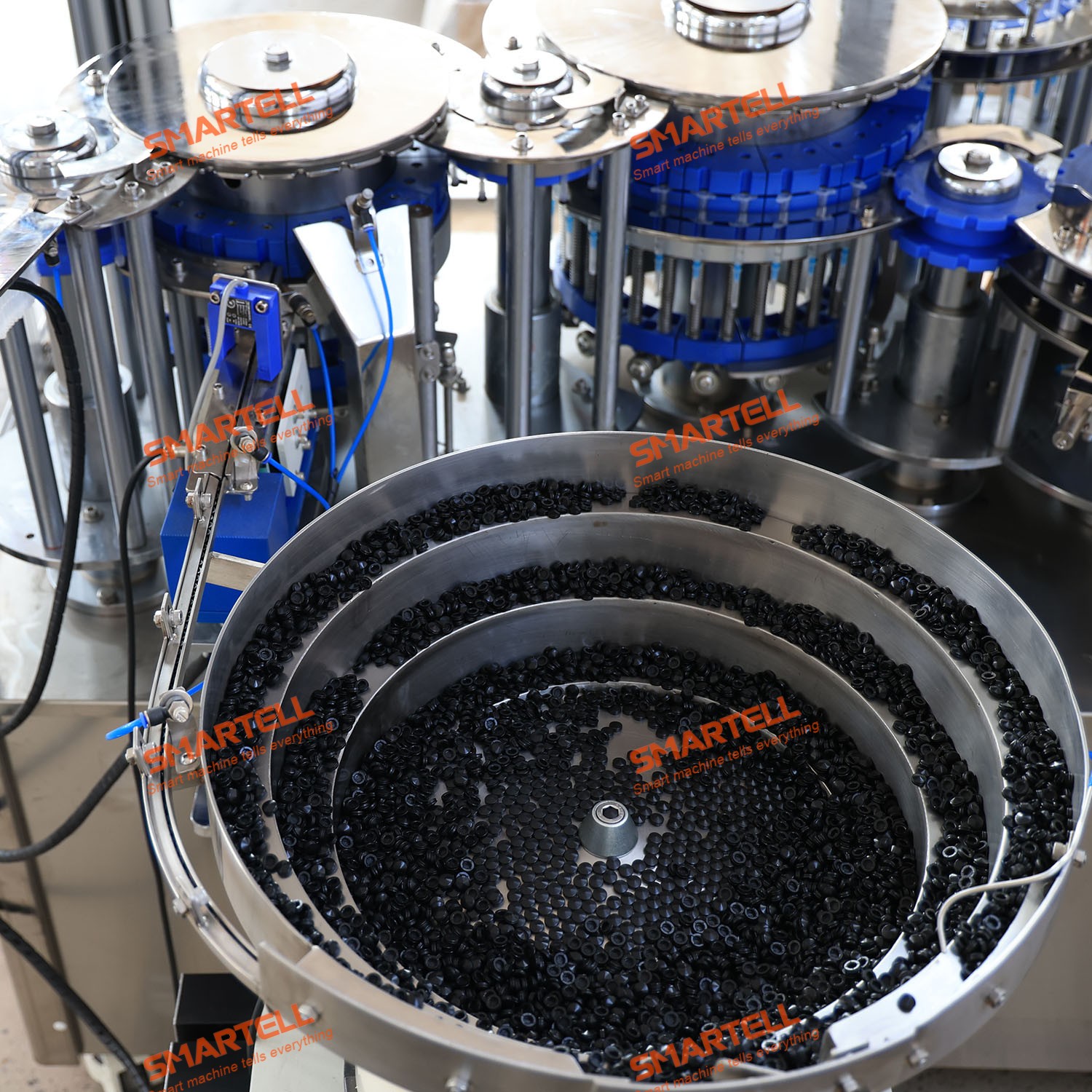

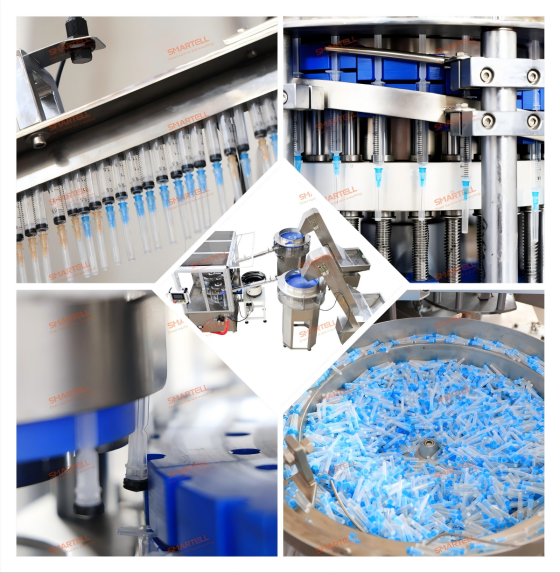

5. Şırınga Montaj Makinesi

Montaj sistemi tüm şırınga bileşenlerini eksiksiz bir ürüne entegre eder.

Süreç şunları içerir:

• Namlu ve pistonlu otomatik besleme

• Kauçuk conta yerleştirme (gerekiyorsa)

• Hipodermik iğne tertibatı (tasarıma bağlı olarak)

• Yağlama sistemi (gerekirse silikon yağı mikro spreyi)

• Fonksiyonel hareket testi

•

Özellikler:

• Tam otomatik servo kontrollü montaj hattı

• Yüksek hızlı yükleme ve yerleştirme sistemi

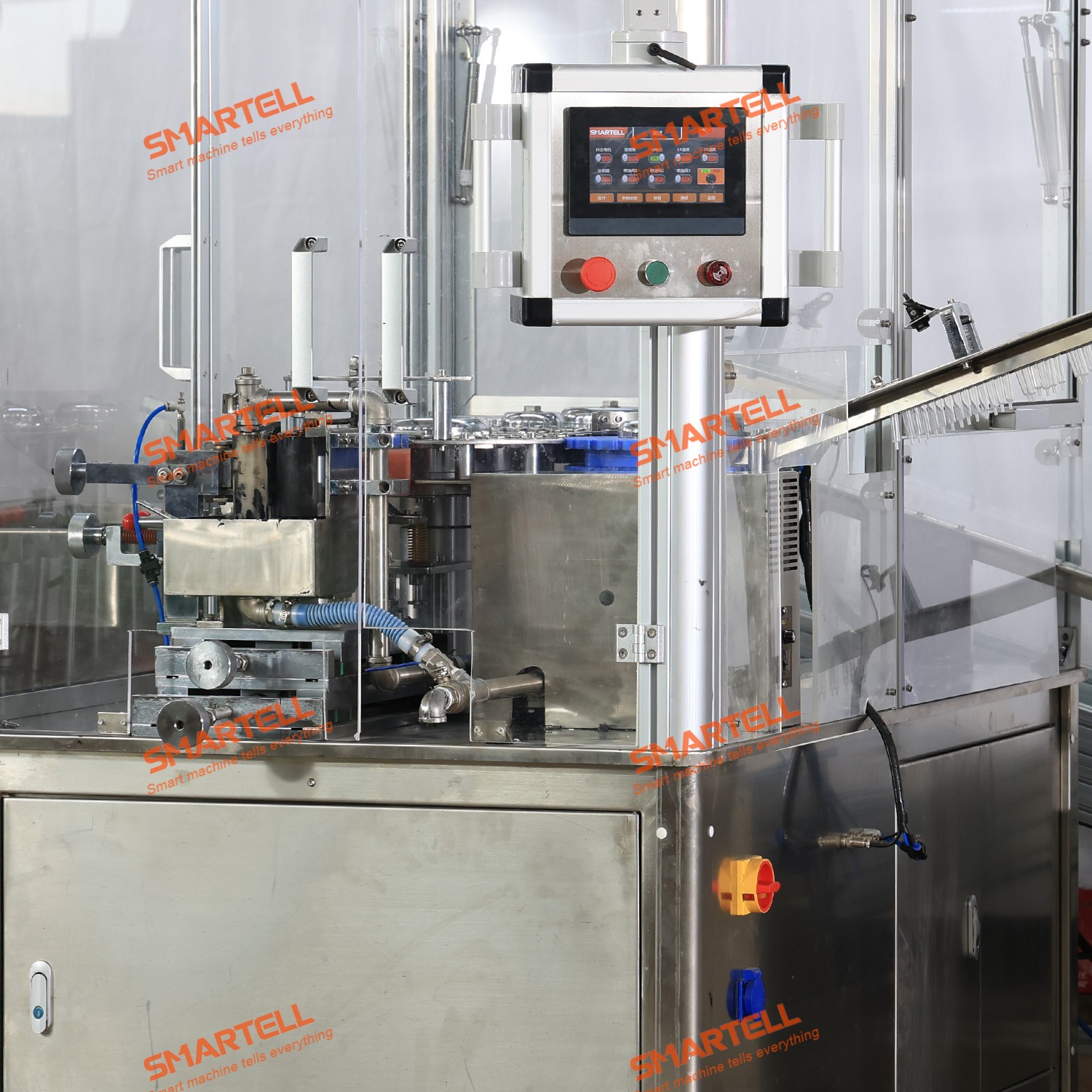

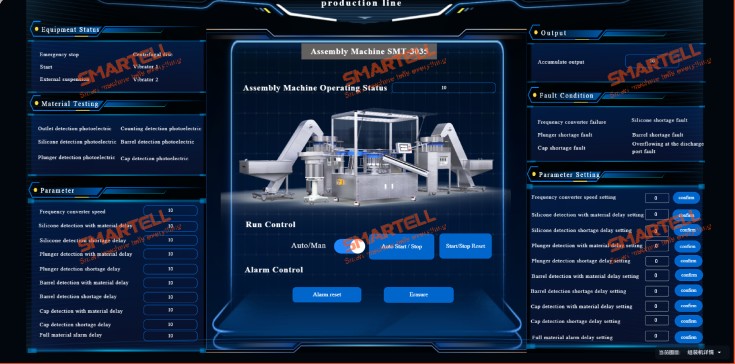

• PLC+Kontrol Paneli, Gerçek zamanlı hata tespiti

• Farklı şırınga boyutlarına yönelik modeller (1ml–50ml veya daha fazla)

• Kirlenmeyi önlemek için temiz odaya hazır yapı

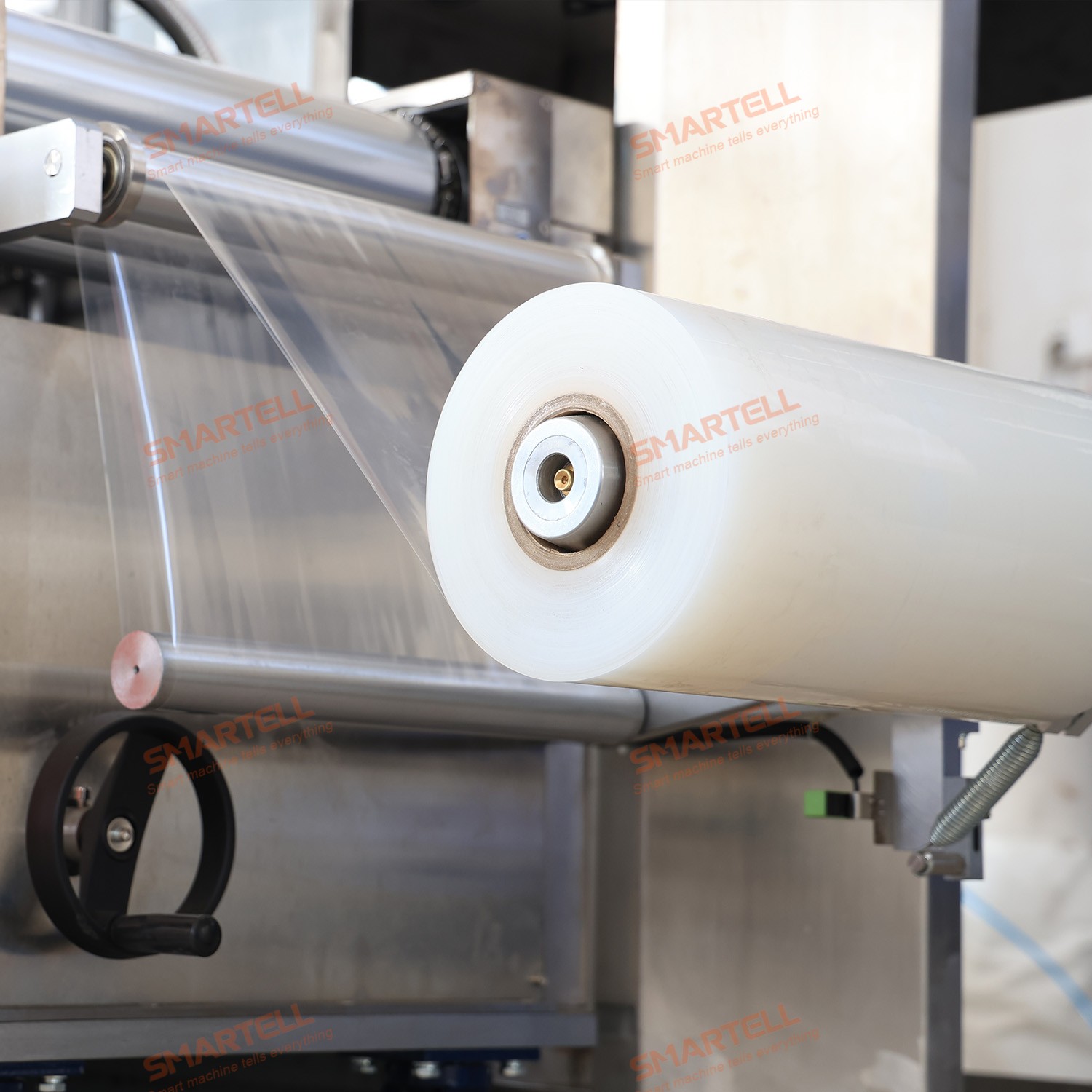

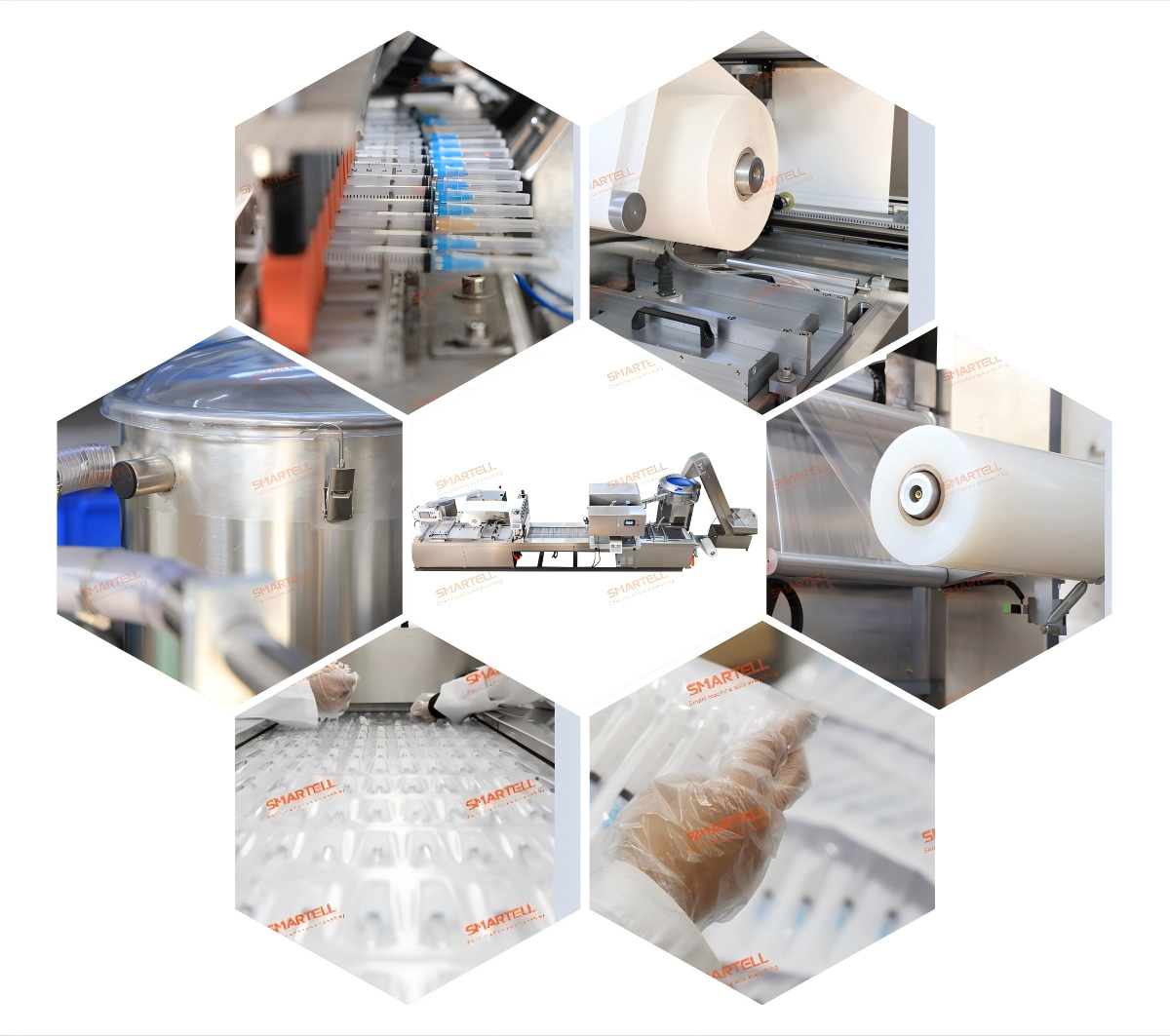

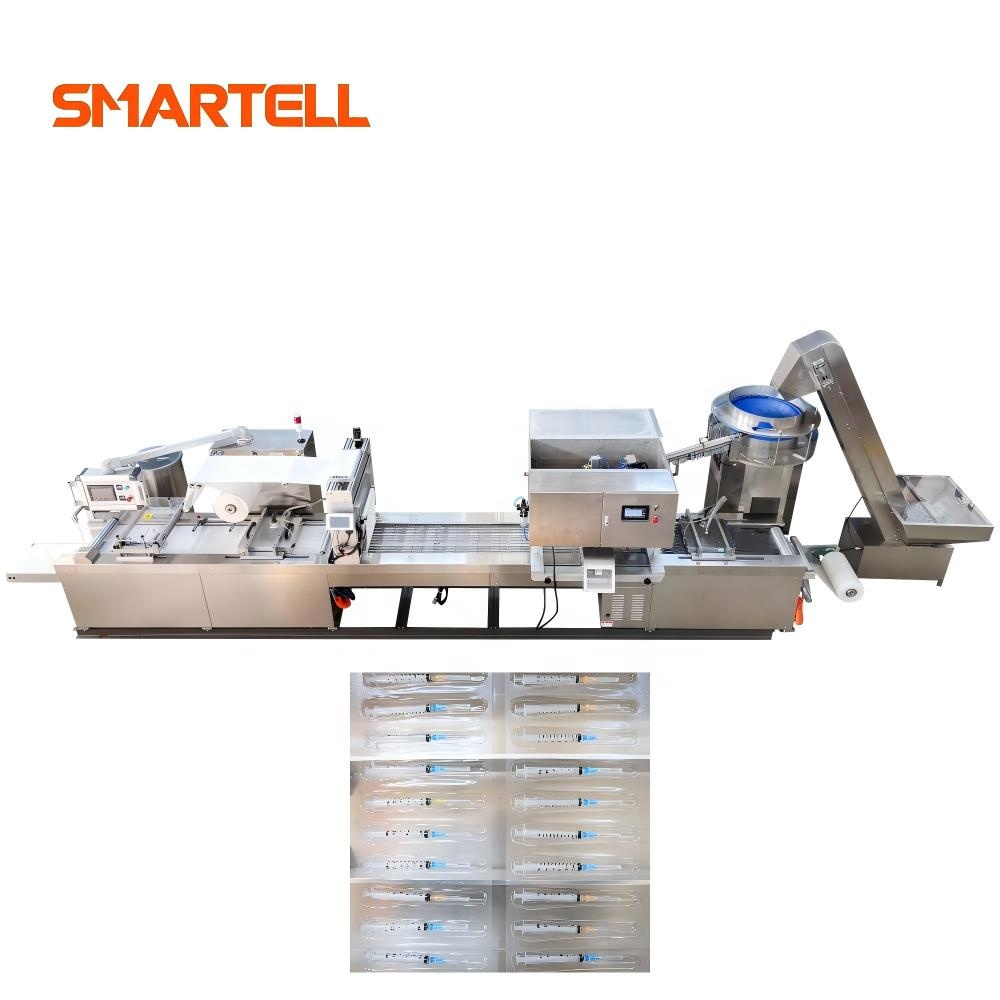

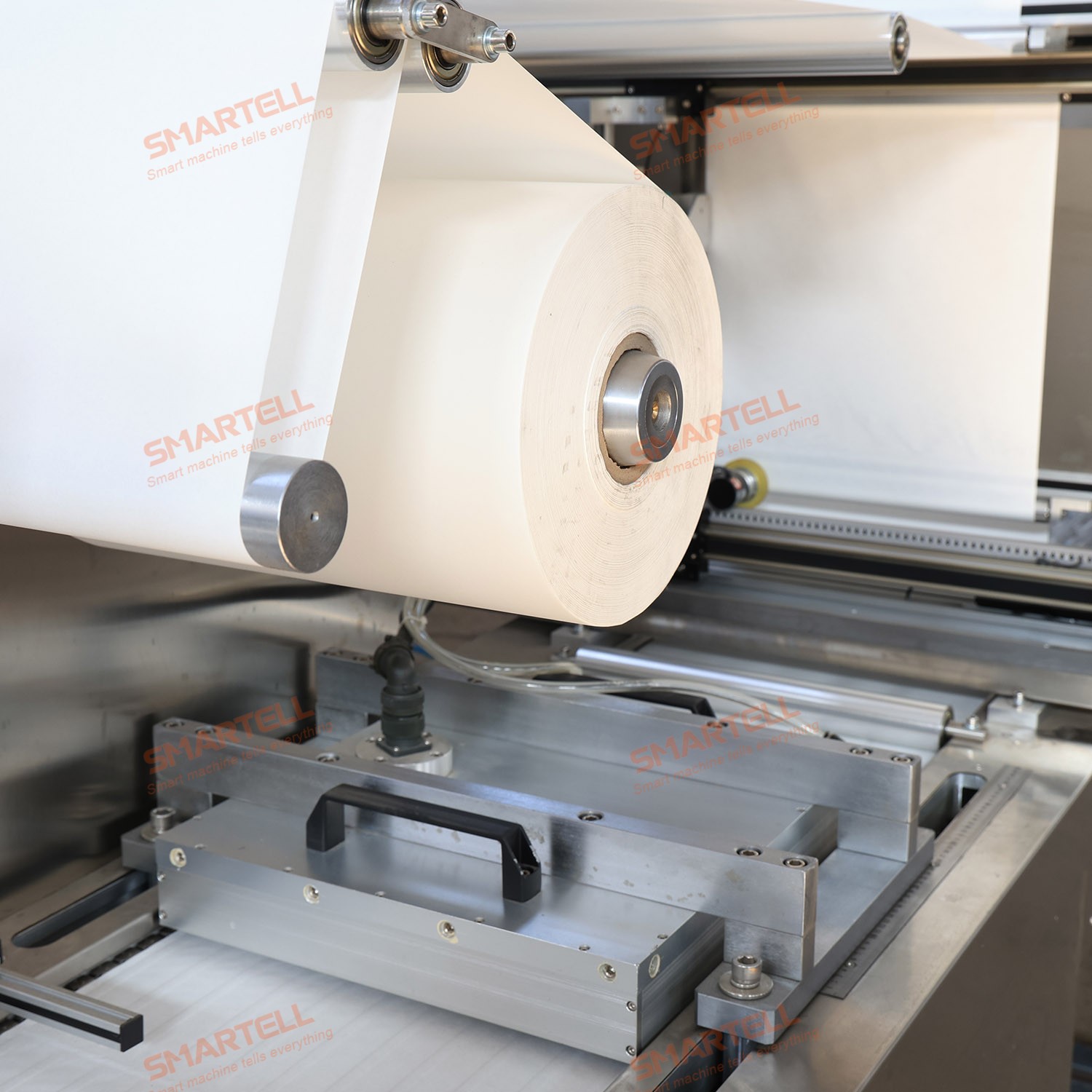

6. Şırınga Blister Paketleme Makinası

Blister ambalaj, steril bariyer koruması ve ürün bütünlüğü sağlar.

İşlevler:

• Birleştirilmiş şırıngaların otomatik yüklenmesi

• Tıbbi sınıf kabarcıklı tepsilerin ısıyla şekillendirilmesi

• Tıbbi kaplamalı kağıt ve ko-ekstrüzyon film ile sızdırmazlık

• Toplu kodlama ve izlenebilir yazdırma

Teknik özellikler:

• Yüksek hızlı termoform sistemi

• Hassas sıcaklık ve basınç kontrolü

• Çeşitli şırınga boyutlarıyla uyumlu

• Tıbbi ambalajlar için temiz kapatma ortamı

• Arızalı paketler için entegre reddetme sistemi

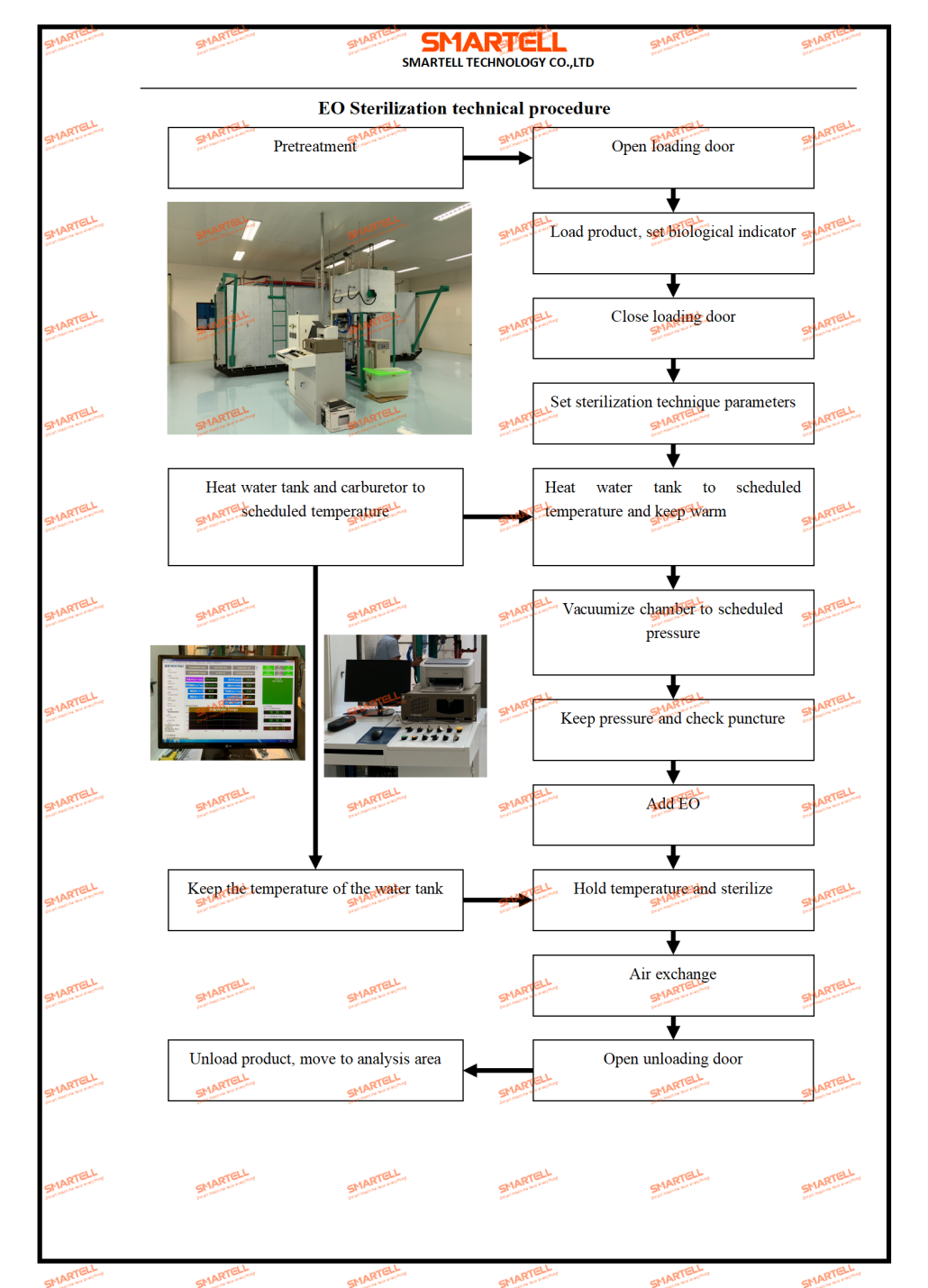

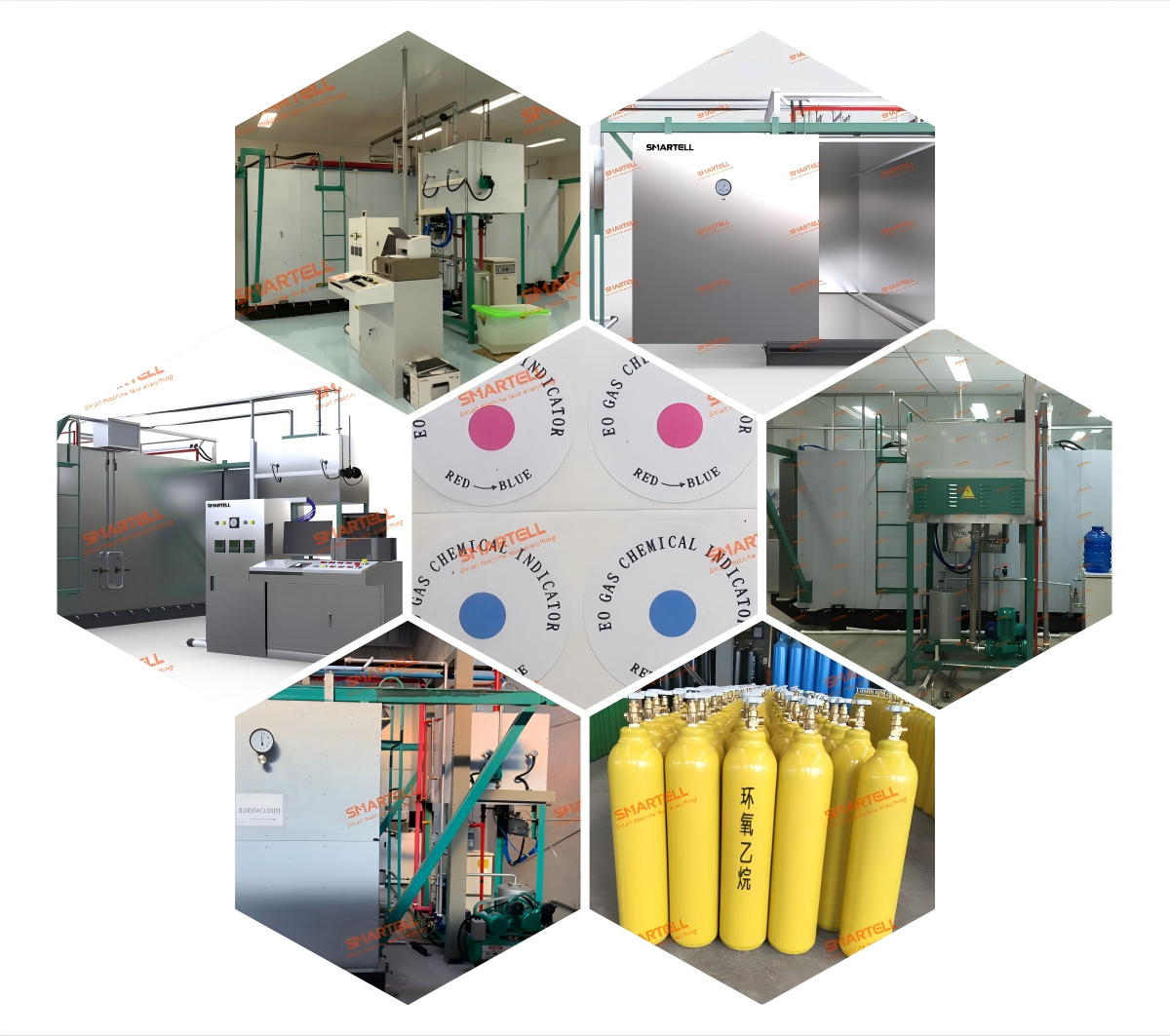

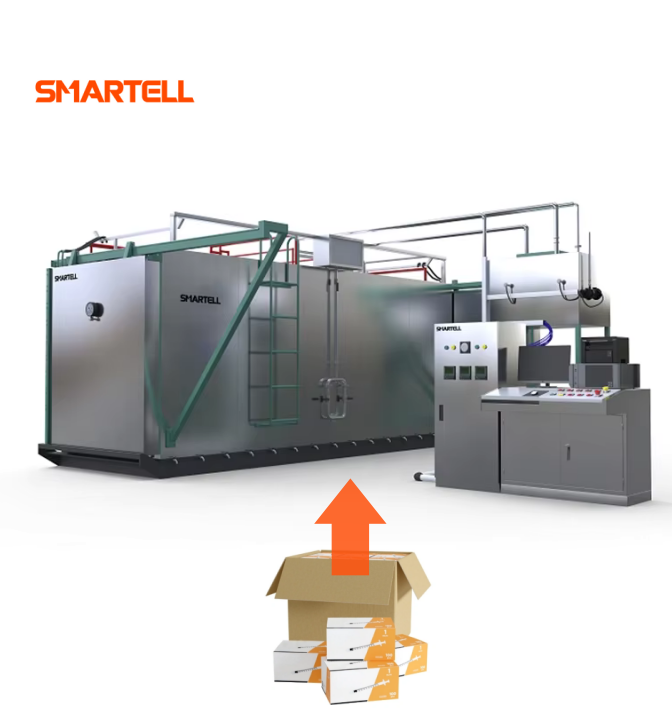

7. ETO Sterilizasyon Makinesi

Etilen Oksit (ETO) sterilizasyonu, tıbbi tek kullanımlık şırıngalar yaygın olarak kullanılmaktadır. ve diğer tıbbi ürünler (infüzyon seti, eldiven, gazlı bez vb.) tesis kullanımında .

İşlem:

• Ön koşullandırma (sıcaklık & basınç & nem ayarı)

• Mal yükleme (dış karton ambalajlamadan sonra)+ EO gazı ekleme

• ETO gaza maruz kalma sterilizasyon döngüsü

• Artık gazı uzaklaştırmak için havalandırma aşaması

• Nihai steril ürün çıkışı

Özellikler:

• Tamamen kapalı sterilizasyon odası

• Hassas gaz konsantrasyonu kontrolü

• Otomatik çevrim kontrol sistemi (PLC/HMI)

• Güvenlik kilitleri ve gaz izleme sistemi

• Uluslararası sterilizasyon standartlarına uygundur

ETO, malzeme bütünlüğünü korurken mikrobiyal eliminasyonun tamamını sağlar.

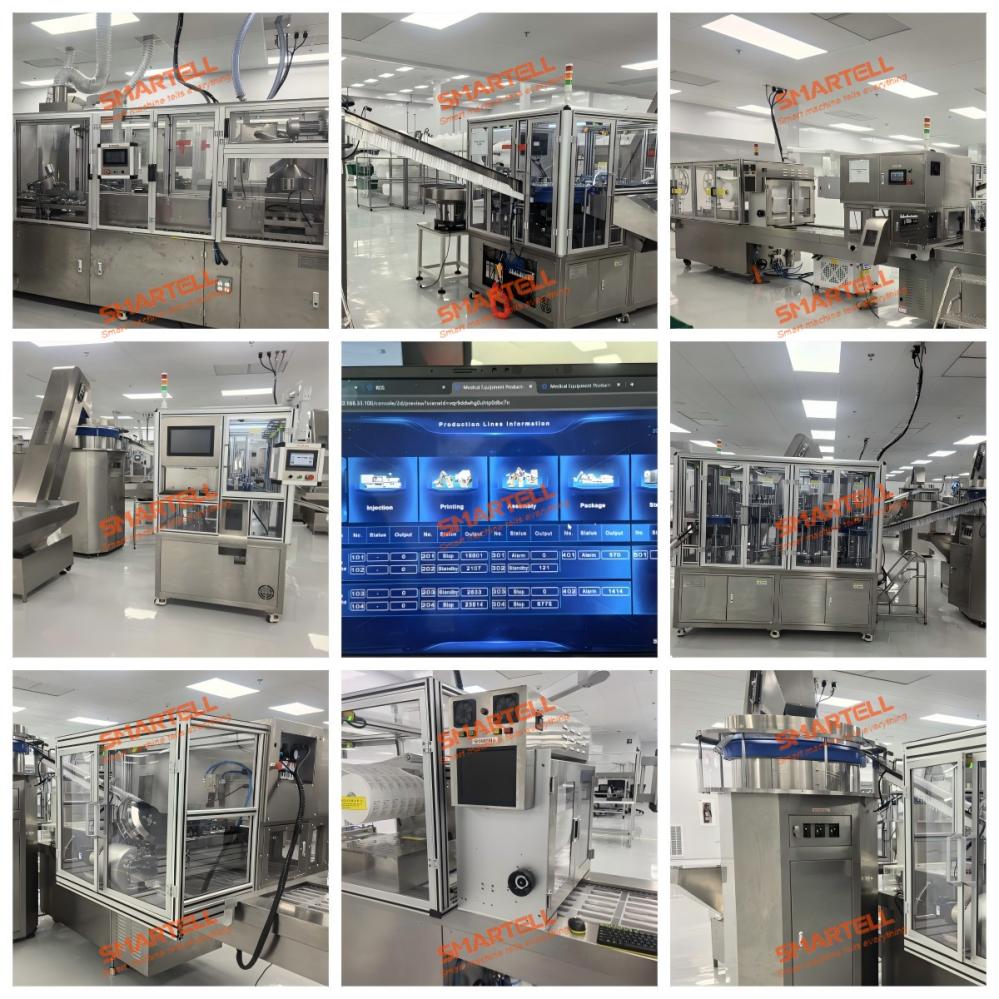

8. Atölye Yerleşim Tasarımı

İyi planlanmış bir atölye düzeni verimliliği, temizliği ve uyumluluğu artırır.

Önerilen yerleşim düzeni:

1. Hammadde depolama alanı

2. Enjeksiyon kalıplama bölgesi

3. Temiz oda alanının yazdırılması

4. Montaj temiz oda alanı

5. Blister ambalaj temiz alanı

6. Kutulama ve dış paketleme alanı

7. ETO sterilizasyon bölgesi (izole)

8. Bitmiş mal deposu

Düzen avantajları:

• Tek yönlü malzeme akışı (kontaminasyon riskini azaltır)

• Temiz ve temiz olmayan bölgeleri ayırın

• Optimize edilmiş operatör ve malzeme hareket yolları

• Gelecekteki genişleme için kolay bakım ve ölçeklenebilirlik

Temiz oda sınıflandırması (örneğin, ISO Sınıf 7-8) genellikle için gereklidir . baskı, montaj ve paketleme alanları

9. Üretim Malzemeleri

Şırınga üretiminde kullanılan tipik tıbbi sınıf malzemeler şunları içerir:

• Namlu: Tıbbi sınıf polipropilen (PP), yüksek şeffaflık, kimyasal direnç

• Piston: TPE sızdırmazlık halkalı polipropilen veya polietilen

• Conta/Conta: Silikon kauçuk veya tıbbi sınıf elastomer

• Baskı mürekkebi: Biyouyumlu tıbbi mürekkep (sterilizasyona dayanıklı)

• Ambalaj filmi: Tıbbi kaplamalı kağıt, tıbbi PET/PE kompozit filmler

Tüm malzemeler ISO 10993 biyouyumluluk gereksinimlerine ve ilgili düzenleyici standartlara uygun olmalıdır.

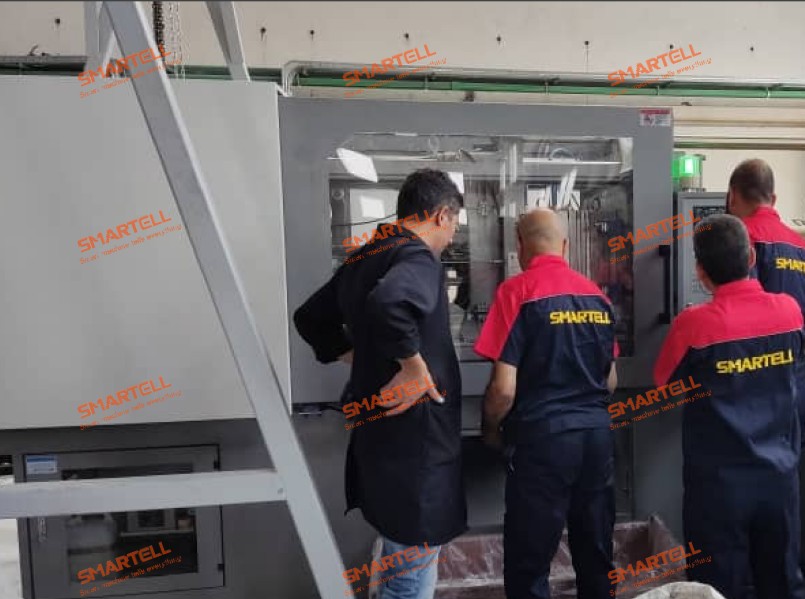

10. Saha Kurulum ve Devreye Alma Hizmeti

Üretimin sorunsuz başlatılmasını sağlamak için eksiksiz anahtar teslimi kurulum hizmetleri mevcuttur.

Hizmet kapsamı:

• Ekipman kurulumu ve hizalaması

• Kalıp kurulumu ve deneme kalıplaması

• Makine parametre ayarı ve optimizasyonu

• Tam hat hata ayıklama ve entegrasyon

• Operatör eğitimi ve SOP geliştirme

• Üretimin artırılması desteği

Tesis içi avantajlar:

• Daha hızlı üretim lansmanı

• Daha az başlatma riski

• İlk günden itibaren optimize edilmiş makine performansı

• Tıbbi üretim standartlarına uygunluğun sağlanması

11. Teknik Destek ve Satış Sonrası Hizmet

Üretim hattının yaşam döngüsü boyunca kapsamlı teknik destek sağlanır.

Destek şunları içerir:

• Uzaktan ve yerinde sorun giderme

• Yedek parça temini ve kalıp bakımı

• Süreç optimizasyonu rehberliği

• Yazılım ve kontrol sistemi güncellemeleri

• Önleyici bakım programları

• Üretim kapasitesi yükseltme çözümleri

12. Özet

Şırınga tam hatlı üretim sistemi, hassas kalıpları, gelişmiş enjeksiyon kalıplama makinelerini, tampon baskı sistemlerini, otomatik montaj hatlarını, kabarcıklı paketleme ekipmanlarını ve ETO sterilizasyon teknolojisini sürekli, yüksek düzeyde kontrollü bir üretim sürecine entegre eder.

Uygun atölye düzeni tasarımı, tıbbi sınıf malzemeler ve kurulum ve devreye alma hizmetleri de dahil olmak üzere tam teknik destek ile üreticiler şunları başarabilir:

• Yüksek üretim verimliliği

• İstikrarlı ürün kalitesi

• Düzenlemelere tam uyumluluk

• Ölçeklenebilir seri üretim kapasitesi
